JUDISC - Brousicí stroje na brzdové kotouče

Inovativní a jedinečný proces

Odpadní prach z opotřebení brzdových kotoučů je spolu s opotřebením pneumatik a spalováním fosilních paliv jednou z příčin vysokého znečištění jemným prachem, které způsobují všechna vozidla se spalovacími motory a elektrickým nebo hybridním pohonem. V rámci emisních norem Euro 7 byly definovány drasticky přísné limity. Automobilový průmysl potřebuje alternativní přístupy a technická řešení k snížení opotřebení brzd.

Povrchová úprava z tvrdého materiálu představuje budoucí technologii pro současné litinové brzdové kotouče, která umožní snížit emise odpadního prachu z opotřebení brzdových kotoučů. Díky novému postupu povrchové úpravy získávají brzdové kotouče vysoce kvalitní antikorozní povlak z tvrdého materiálu odolný proti opotřebení. Optimálním nastavením systému povrstvení lze v kombinaci s brzdovými destičkami dosáhnout optimálního tření z hlediska brzdných vlastností a minimálních emisí jemného prachu.

Představení stroje

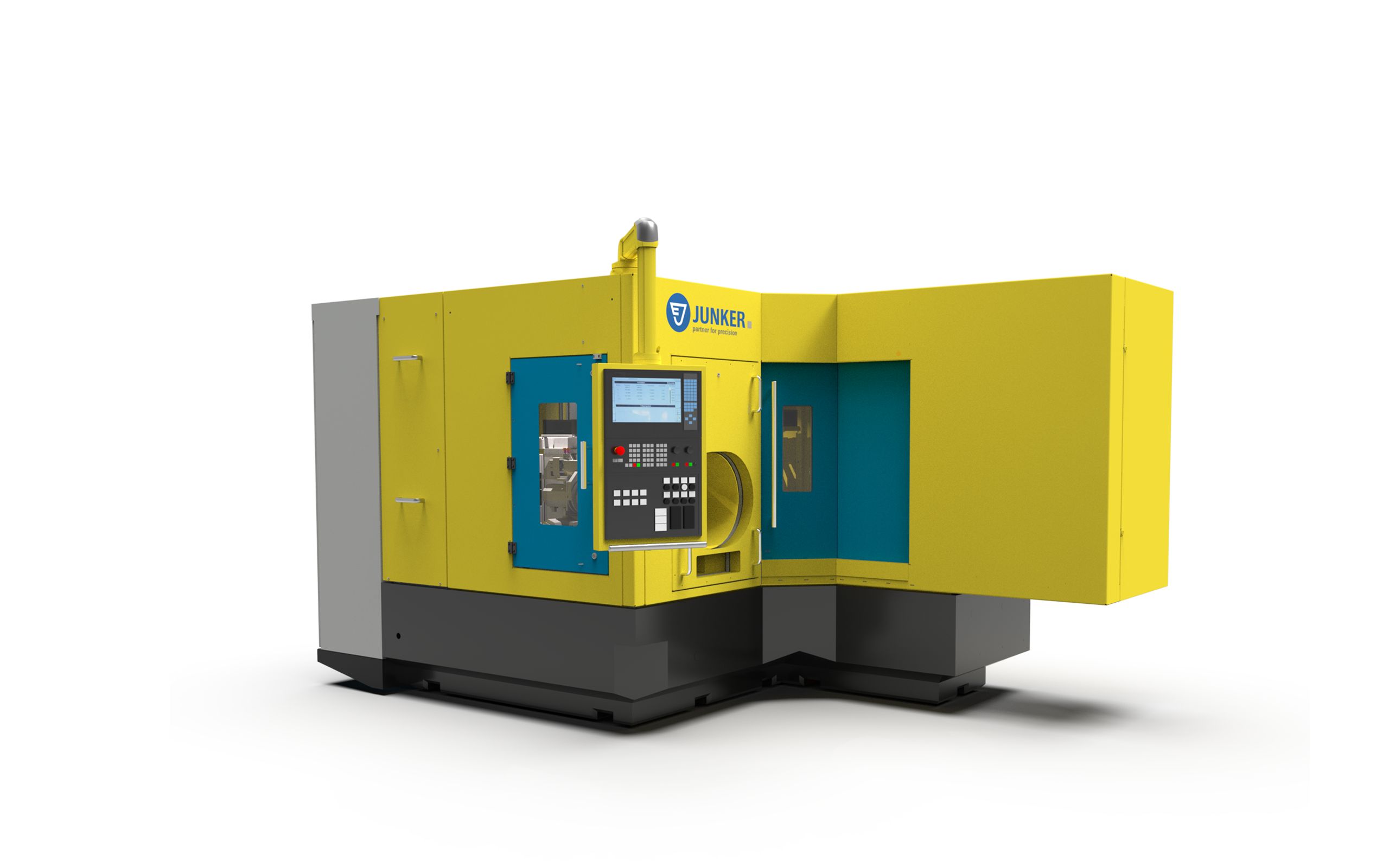

Brousicí stroj JUNKER pro brzdové kotouče s karbidovým povrstvením
Inovativní a jedinečný proces broušení
Minimální náklady na nástroje
Vysoká produktivita
Nízké provozní náklady
Vysoká rychlost procesu
Vysoké využití materiálu

Proces broušení

Tímto inovativním procesem nabízí společnost JUNKER rozhodující impulz v oblasti broušení brzdových kotoučů. Při vysoce produktivním procesem obvodového broušení je brzdový kotouč po nanesení povlaku současně opracován na svých třecích plochách dvěma protilehlými brousicími kotouči.

Tento inovativní výrobní proces zaručuje stabilní obrobitelnost i při současně nízkých procesních silách, což vede k šetrnému broušení, které je z hlediska opotřebení brousicího kotouče bezkonkurenčně efektivní. Další výhodou je vysoká rychlost procesu, které zaručují vysokou produktivitu.

Díky dlouholetým zkušenostem s broušením se dosahuje homogenního a zrcadlového povrchu třecích kroužků s přesným osovým házením, minimálními odchylkami tloušťky (DTV) a dokonalou rovnoběžností.

Zkoušky výrobků

Jméno *

Závod

E-mail *

telefonní číslo

přihlédnutím *

Vaše zpráva *

Informace o zásadách zpracování osobních údajů naleznete v poznámkách.

Don't fill this field!

Prosím zvolit

JUDISC

Technická data: JUDISC

Hmotnost obrobku: bis 30 kg
Průměr brousicího kotouče (max.): 500 mm
ŠxVxH mm (bez obvodu): 4.440 x 2.400 x 2.320
Celková hmotnost: 10.000 kg

Vybavení a další volitelné příslušenství

Upínací systém s nulovým bodem: Brzdový kotouč se rychle, snadno a pružně upíná na výsuvném sklíčidle pomocí upínacího systému s nulovým bodem. Optimální upínací síla pro maximální přesnost je nastavena pro každý model brzdového kotouče. Filozofie příslušenství zkracuje dobu seřizování na minimum.
Brusné vřeteno: Dvě brousicí vřetena o výkonu 30 kW s plynulou regulací, přesnými válečkovými ložisky a přísuvem přes kuličkové šrouby a servopohonem zajišťují efektivní výrobu.
Řídicí systém: Panel firmy Erwin Junker byl speciálně vyvinut pro ovládání brousicích strojů. Všechny součásti stroje se ovládají prostřednictvím ovládacího panelu. Díky identické struktuře, jednoduchému procházení menu a vizualizaci geometrie obrobku je ovládání pro uživatele optimální a flexibilní. Programování se provádí přímo na ovládacím panelu nebo pomocí externího programovacího nástroje.
Lože stroje: Lože stroje JUDISC je vyrobeno z minerálního odlitku a přesvědčí svými tlumicími vlastnostvi a torzní tuhostí. Díky teplotní stabilitě lze snadno kompenzovat výkyvy okolní teploty. Tím je zajištěna vysoká rozměrová stálost po celý den. Další výhodou je stojan stroje ve tvaru písmene L, který zajišťuje dobrou ergonomii pro výměnu brusných kotoučů.

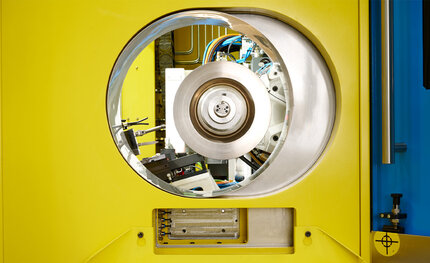

Podávací systém: Společnost JUNKER nabízí různé zakládací systémy v závislosti na požadavcích zákazníka. Výměnu obrobků na stroji JUDISC lze zvládnout s minimálními vedlejšími časy a provádí ji externí robot.
Orovnávací jednotka: Orovnávací jednotka brousicího stroje na brzdové kotouče JUDISC je namontována na otočné jednotce obrobku, a proto zaručuje rychlé otáčení a orovnávání. Orovnávání brusného kotouče zajišťuje přesnou soustřednost a správný geometrický tvar.
Vzduchový filtr LTA: Na přání lze instalovat systém čištění odpadního vzduchu. Kompetentním partnerem pro řešení filtrace je společnost LTA Lufttechnik GmbH, která je součástí skupiny JUNKER a zabývá se výzkumem, vývojem a výrobou filtračních systémů pro průmyslové čištění vzduchu.
Měřicí systém: Předběžná měření nejprve určují požadované hodnoty pro obrábění a kontrolu správného upnutí obrobku. Měřicí systém namontovaný na zakládací a vykládací stanici brousicího stroje zaznamenává libovolný průměr a radiální dráhy na dvou třecích kroužcích. Měření probíhá během hlavního času, a je tedy vůči cyklu časově neutrální. Naměřené hodnoty jsou řídicím systémem automaticky integrovány do procesu broušení.
